Kuiva luku, kostea todellisuus – entalpiakoneen todellinen vuosihyötysuhde

Tiivistelmä

Ilmanvaihtokoneiden lämmöntalteenottoa vertaillaan käytännössä yhdellä luvulla, lämpötilahyötysuhteella, joka mitataan kuivalla ilmalla tasapainotilassa. Tämä artikkeli osoittaa, miksi kyseinen luku aliarvioi entalpiakennokoneen todellista vuosihyötysuhdetta systemaattisesti: mittaustapa on sokea sekä latentin lämmön talteenotolle että sulatusjaksojen energian menetyksille, ja molemmat kääntyvät entalpiakennon eduksi. Lopuksi hahmotellaan laskentaperiaate, jolla ero saataisiin näkyviin ilman kallista dynaamista testausta.

1. Ongelman kehystys

Ilmanvaihtokoneen lämmöntalteenottoa vertaillaan lähes aina yhdellä luvulla: lämpötilahyötysuhteella. Se on siisti, vertailukelpoinen ja standardoitu — mutta se on mitattu olosuhteissa, joita Suomen talvessa ei usein esiinny.

Asuinrakennusten ilmanvaihtokoneet testataan standardin SFS-EN 13141-7 mukaan, itse kenno standardin SFS-EN 308 mukaan, ja EU:n ekosuunnittelu- ja energiamerkintäasetukset (1253/2014 ja 1254/2014) rakentuvat näiden päälle. Energiamerkinnän lämpötilahyötysuhde (ηt) on määritelmältään tuloilman lämpötilan nousun suhde poisto- ja ulkoilman lämpötilaeroon. Kyse on siis puhtaasti tuntuvasta lämmöstä.

Ratkaiseva yksityiskohta on testiolosuhde. Hyötysuhde mitataan kuivalla ilmalla, olosuhteissa joissa kennoon ei muodostu kondenssia. Tämä on tarkoituksellista: se tekee mittauksesta toistettavan ja koneiden välillä vertailukelpoisen. Samalla se kuitenkin rajaa ulos kaiken, mikä liittyy kosteuteen ja jäätymiseen. Mittaus kuvaa yhtä hetkeä tasapainotilassa kuivassa laboratoriossa — ei sitä lämmityskautta, jossa kone todellisuudessa elää. Suunnittelijalle tämä tarkoittaa, että kahdella koneella voi olla sama laskennallinen, mutta hyvin eri todellinen vuosihyötysuhde.

2. Menetelmä / periaate

Nykyinen vuosihyötysuhde jättää mittaamatta kaksi asiaa, jotka molemmat vaikuttavat todelliseen vuosihyötysuhteeseen ja kääntyvät entalpiakennon eduksi: latentin lämmön talteenoton ja sulatusjaksojen energian menetykset.

Latentti lämpö

Entalpiakenno siirtää tuntuvan lämmön lisäksi kosteutta. Valloxin entalpiakoneissa käytettävä Recutechin Metalpic-kenno on rakenteeltaan yhdistelmä: erikoiskäsitelty alumiiniverkko kannattelee ohutta, valikoivasti läpäisevää polymeerikalvoa, joka päästää lävitseen vesihöyryn mutta ei muita kaasuja. Kosteuden mukana kennossa siirtyy myös sen sitoma latentti energia poistoilmasta tuloilmaan.

Tämä latentti siirto ei näy lämpötilahyötysuhteessa lainkaan. ηt mittaa vain lämpötilaeron; kosteuden mukana palautuva energia jää mittarin ulkopuolelle, vaikka se on aivan yhtä todellista energiaa. Entalpiakennoilla kosteushyötysuhde voi olla huomattava samaan aikaan kun lämpötilahyötysuhde on korkea — merkinnässä näkyy vain jälkimmäinen.

Latentin lämmön arvo riippuu siitä, halutaanko kosteus sisään. Suomen talvessa vastaus on lähes poikkeuksetta kyllä, koska tiiviissä talossa sisäilma kuivuu pakkasilla epämiellyttävän kuivaksi, ja palautuva kosteus parantaa suoraan sisäilman laatua ja vähentää erillisen kostutuksen tarvetta. Se, näkyykö hyöty euroina vai mukavuutena, riippuu rakennuksen kosteudenhallinnasta — mutta energiansiirto itsessään on kiistaton, ja mittaustapa jättää sen näkymättä.

Sulatusjaksot

Toinen ja käytännössä vielä merkittävämpi vaikutus liittyy huurtumiseen. Alumiinikennossa lämmin ja kostea poistoilma jäähtyy kastepisteen alle, kosteus tiivistyy kennon pinnoille ja riittävän kylmässä jäätyy. Jää kaventaa ilmakanavia, heikentää talteenottoa ja pakottaa lopulta koneen sulatukselle.

Entalpiakenno käyttäytyy toisin. Koska osa poistoilman kosteudesta siirtyy kalvon läpi jo ennen kuin ilma ehtii jäähtyä kylmimmilleen, poistovirran kastepiste laskee, kondenssia syntyy vähemmän ja huurtuminen alkaa vasta selvästi kylmemmässä. Ero on huomattava: Valloxin alumiinikennokone tarvitsee sulatusta noin −10 °C:ssa, kun taas entalpiakennolla vastaava raja on noin −16…−18 °C. Kuuden–kahdeksan asteen ero ulkolämpötilassa tarkoittaa Suomen ilmastossa suurta joukkoa tunteja, jotka entalpiakone selviää ilman sulatusta mutta alumiinikenno ei.

Kun pakkanen kiristyy alle −18 °C:n, myös entalpiakenno sulattaa. Ratkaisevaa on koko lämmityskauden summa. Juuri niiden lukuisten tuntien aikana, jotka vietetään suunnilleen välillä −10…−18 °C, alumiinikenno on osan ajasta sulatuksella samalla kun entalpiakenno käy lähes täydellä talteenotolla.

Sulatus maksaa aina, tehtiin se miten tahansa. Kennon täysi tai osittainen ohitus päästää kylmää ilmaa talteenoton ohi, jolloin lämpöä palautuu vähemmän ja jälkilämmityksen tarve kasvaa. Puhaltimen pysäyttäminen tai ilmavirtojen epätasapainottaminen tarkoittaa, ettei raitista ilmaa tule sisään sulatuksen aikana, tai että lämmintä sisäilmaa puhalletaan ulos jään sulattamiseksi. Sähköinen esilämmitys kuluttaa energiaa suoraan. Kaiken tämän päälle tulee veden sulamislämpö: jään muuttaminen takaisin vedeksi vaatii huomattavan määrän energiaa. Jokainen sulatusjakso on siis joko menetettyä talteenottoa tai suoraan haaskattua energiaa — eikä mikään näistä tappioista näy tasapainotilassa kuivalla ilmalla mitatussa lukemassa.

Laskennan periaate

Periaatteessa ongelman voisi ratkaista mittaamalla kone todellista tilannetta simuloivassa ympäristössä: kostealla ilmalla, vaihtelevissa pakkasolosuhteissa ja sulatusjaksot mukaan lukien. Käytännössä tämä on huono tie, koska kattava kosteus- ja pakkassyklitesti jokaiselle konemallille tulisi erittäin kalliiksi. Järkevämpi vaihtoehto on muuttaa laskentaa: pitää komponenttitason mittaukset ennallaan, mutta koota niistä vuositason arvio, joka ottaa huomioon sekä latentin talteenoton että sulatustappiot.

Rakennuspalikat ovat jo olemassa. SEC-laskenta (kWh/(m²·a)) laskee jo nyt vuosittaisen energiansäästön kolmelle ilmastovyöhykkeelle, joten koneisto tähän on valmiina. Ongelma on, että laskenta syötetään kuivalla ilmalla mitatulla tuntuvan lämmön hyötysuhteella, jolloin se perii mittauksen sokeat pisteet sellaisenaan. Menetelmää täydentäisi kaksi lisäystä: kosteushyötysuhteen huomioiva latentti termi sekä ilmastovyöhykkeen tuntijakaumaan sidottu sulatuskorjaus, joka ottaa huomioon sekä kennon huurtumisrajan että käytetyn sulatustavan energiakustannuksen.

Malli tälle on jo lämpöpumpuissa. Kausisuorituskyky SCOP korvasi aikanaan yksittäisen mittauspisteen juuri siksi, että se ottaa huomioon vaihtelevat ulkolämpötilat ja sulatusjaksot koko kauden yli. Lämmöntalteenotolta puuttuu tätä vastaava kausihyötysuhde. Sellaisen määrittäminen on ennen kaikkea sopimuskysymys: tarvitaan yhteisesti hyväksytty, kohtuudella laskettavissa oleva menetelmä, jota valmistajat voisivat käyttää yhdenmukaisesti.

3. Sovellusesimerkki

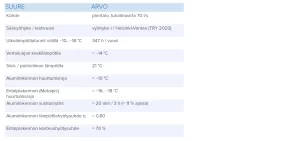

Seuraava esimerkki havainnollistaa, mistä laskennallisen ja todellisen vuosihyötysuhteen ero syntyy. Laskenta perustuu Ilmatieteen laitoksen testivuoteen (TRY 2020) Helsinki-Vantaalla.

Testivuoden 8760 tunnista 347 osuu välille −10…−18 °C. Näinä tunteina alumiinikenno on osan ajasta sulatuksella — nyrkkisääntönä yksi noin 20 minuutin sulatus kolmen tunnin välein (mikäli asunnossa on kosteutta) eli noin 11 % ajasta — kun taas entalpiakenno käy lähes täydellä talteenotolla, koska sen huurtumisraja on vasta −16…−18 °C. Sulatukseen kuluu siis 347 h × 11 % ≈ 39 tuntia vuodessa, joina alumiinikennon talteenotto on käytännössä pois käytöstä.

Näinä 39 tuntina menetetty talteenotto joudutaan korvaamaan lämmityksellä. Se saadaan tuloilman lämpökapasiteettivirran, kennon hyötysuhteen ja lämpötilaeron tulona:

E = ρ · qv · cp · η · (T_sisä − T_ulko) · t

Helsinki-Vantaan luvuilla ρ · qv · cp = 1,2 kg/m³ × 0,070 m³/s × 1005 J/(kg·K) ≈ 84 W/K. Vertailuajan keskilämpötilalla −14 °C lämpötilaero poistoilmaan on 21˚C − (−14 ˚C) = 35 ˚C. Hyötysuhteella η = 0,80 menetetty talteenottoteho sulatuksen aikana on 84 × 0,80 × 35 ≈ 2,3 kW, ja 39 tunnin aikana kertyy noin 91 kWh vuodessa. Tämä lisälämmitystarve ei näy kummankaan koneen lämpötilahyötysuhteessa.

Kun tähän lisätään entalpiakennon palauttama latentti energia (kosteushyötysuhde 70 %), todellinen ero kasvaa edelleen. Kaksi konetta, joilla on sama laskennallinen arvo, päätyvät siis lämmityskaudella selvästi eri vuosihyötysuhteeseen — entalpiakennon eduksi molemmilla rintamilla.

4. Suunnittelusuositus

Älä vertaile koneita pelkällä lämpötilahyötysuhteella. Laskennallinen kuvaa tuntuvaa lämpöä kuivissa olosuhteissa eikä ennusta todellista vuosihyötysuhdetta. Kahden koneen ero näkyy vasta kun otetaan huomioon kosteus ja sulatus.

Painota entalpiakennon etua kylmässä ja kosteudenhallinnan piirissä olevassa kohteessa. Mitä kylmempi ilmasto ja mitä enemmän sisäilman kosteudella on merkitystä, sitä suurempi on entalpiakennon todellinen etu suhteessa laskennalliseen arvoon.

Arvioi sulatustunnit vuositasolla, älä yksittäisenä pakkasrajana. Ratkaiseva ero syntyy niistä lukuisista tunneista, jotka vietetään välillä −10…−18 °C ja joina alumiinikenno sulattaa mutta entalpiakenno ei.

Niin kauan kuin vertailu nojaa kuivaan lukuun, kuivan vuoden voittaja näyttää parhaalta. Se ei kuitenkaan kerro koko totuutta.

5. Viitteet ja liittyvät dokumentit

SFS-EN 13141-7 — Rakennusten ilmanvaihto. Asuntojen ilmanvaihtokoneiden suorituskyvyn testaus.

SFS-EN 308 — Lämmöntalteenottolaitteet. Ilma–ilma-lämmöntalteenoton suorituskyvyn määrittäminen.

Komission asetus (EU) N:o 1253/2014 — ilmanvaihtokoneiden ekosuunnitteluvaatimukset.

Komission delegoitu asetus (EU) N:o 1254/2014 — asuinrakennusten ilmanvaihtokoneiden energiamerkintä.

Recutech — Metalpic-entalpiakennon tekniset tiedot.
